Set forfra
![](screens/ug_t_cmpt010.jpg)
- A: Kontrolpanel
-
Bruges til at ændre printerens indstillinger eller betjene den. Denne åbnes automatisk, inden udskrivningen startes.
- B: Plade
- Ilæg en original her.
- C: Dokumentdæksel
- Åbn for at lægge en original på pladen.
- D: Kassette
-
Ilæg almindeligt papir i A4, B5, A5 eller Letter-format i kassetten, og indsæt den i printeren.
- E: Papirstyr
- Juster med højre/venstre/forreste side af papirstakken.
- F: Kassettedæksel
- Fjern for at lægge papir i kassetten.
- G: Udbakken til papir
- Kommer ud automatisk, når printeren starter udskrivning. Udskrevet papir skubbes ud.
- H: Støtte til udbakken
- Trækkes ud for støtte papir, der skubbes ud.
![](screens/ug_t_cmpt015.jpg)
- I: Kortstik
-
Indsæt et hukommelseskort.
- J: Adgang (Access)-lampe
-
Lyser eller blinker for at angive status for hukommelseskortet.
- K: Styr til universalbakke
- Placer universalbakken her.
- L: Opbevaringsrum til universalbakke
- Universalbakken, der følger med printeren, kan opbevares her.

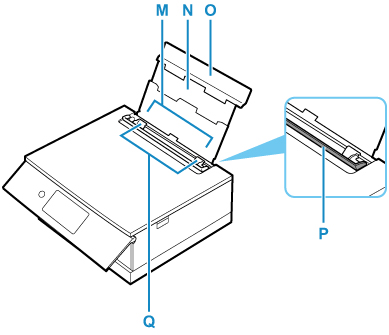

![](screens/ug_t_cmpt020.jpg)
- M: Bagerste bakke
-
Ilæg papir her. Der kan ilægges to eller flere ark af samme format og type samtidig, som automatisk fremføres et ark ad gangen.
- N: Papirstøtte
- Træk ud for at lægge papir i den bagerste bakke.
- O: Dæksel til bagerste bakke
- Åbn for at lægge papir i den bagerste bakke
- P: Arkføderdæksel
-
Forhindrer genstande i at falde ned i arkføderen.
Åbn det for at placere papirstyrene, og luk det inden udskrivning.
- Q: Papirstyr
- Juster med begge sider af papirstakken.
